铝镁锰金属屋面施工工艺流程及操作要点

铝锰镁合金板厚度0.9—1.2mm,铝锰镁屋面板采用机械咬合的方式进行板与板之间连接,板与结构层采用铝合金固定座(T型码)支撑,T型码隐藏在板肋里面,采用暗扣式,整幅坡屋面由若干单板组成,搁置在屋顶的稀铺檩条上。为解决屋面的隔声、防寒和保暖问题,斜屋面上放置保温玻璃纤维。由檩条、钢格栅做骨架,在檩条上设置专用绝缘T型支架(防止“热桥”),支架顶部伸入两板边肋相互咬合的空腔内,保温棉铺设后安装直立锁边系统屋面。


  1安装前的测试、调整


  1)各铝支座标高是否与设计的标高一致。由于屋面板是固定在高强度铝支座上,因此铝支座的标高是否与设计的标高一致直接影响到了整个屋面的造型以及整体的抗风、防水性能。


  2)由于在屋面深化设计当中充分考虑的日后整个屋面的抗风性能。而铝支座的多少是保证整个屋面的抗风性的关键。因此在屋面板安装之前需要对已安装好的铝支座进行检查,不得少装、漏装。

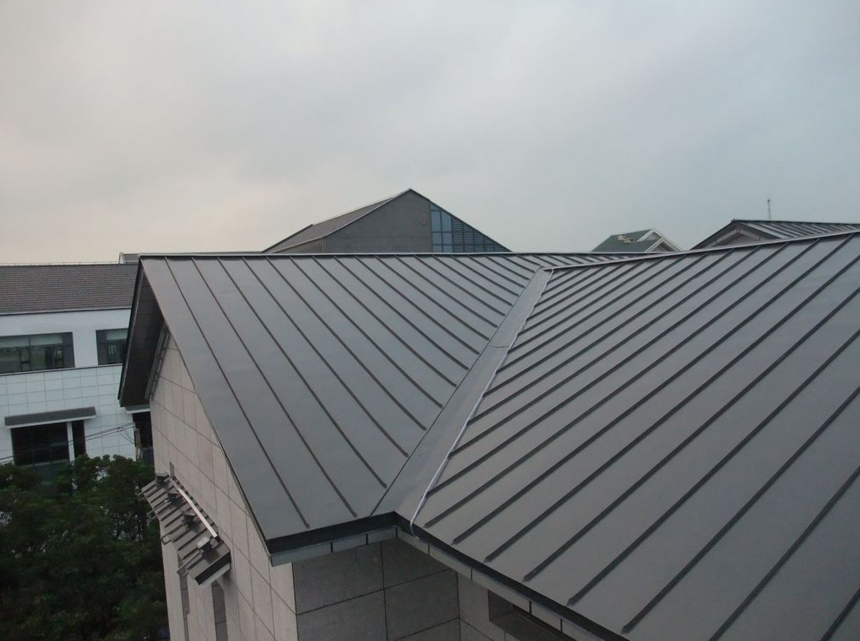

铝镁锰金属屋面

  2屋面板的安装工艺


  屋面板安装的流程为:放线——就位——咬边——板边修剪。


  1)放线:在“T”码安装合格后,只需设板端定位线,一般以板出排水沟边沿的距离为控制线,板块伸出排水沟边沿的长度以略大于设计为宜,以便于修剪。


  2)就位:施工人员将板抬到安装位置,就位时先对准板端控制线,然后将搭接边用力压入前一块板的搭接边,后检查搭接边是否紧密接合。


  3)咬边:屋面板位置调整好后,用专用电动咬边机进行咬边,要求咬过的边连续、平整,不能出现扭曲和裂口。在咬边机咬合爬行的过程中,其前方1mm范围内必须用力卡紧使搭接边接合紧密,这也是机械咬边的质量关键所在。当天就位的屋面板必须完成咬边,以免来风时板块被吹坏或刮走。


  4)板边修剪:屋面板安装完成后,需对边沿处的板边需要修剪,以保证屋面板边缘整齐、美观。屋面板伸入天沟内的长度以不小于80mm,且不大于150mm为宜。


  3屋面板的安装要点


  在完成屋面板安装前的测试之后开始进行屋面板的安装。铝合金屋面板安装采用机械式咬口锁边。屋面板铺设完成后,应尽快用咬边机咬合,以提高板的整体性和承载力。


  当屋面板铺设完毕,对完轴线后,先用人工将面板与支座对好,再将咬口机放在两块屋面板的肋边接缝处上,由咬口机自带的双只脚支撑住,防止倾覆。


  屋面板安装时,先由二个工人在前沿着板与板咬合处的板肋走动。边走边用力将板的锁缝口与板下的支座踏实。后一人拉动咬口机的引绳,使其紧随人后,将屋面板咬合紧密。


  4屋面板安装关键节点的控制


  4.1阳角,屋脊


  屋面阳角的处理是屋面防水工程的一项重要环节,也是屋面工程施工质量的保证。需采用了多重防水的方法,来处理节点。经过多年的施工证明,该节点处理也是科学、有效的。


  1)屋面板上端口板与屋面板铝合金支托用铆钉固定。以防止屋面板受温度变化而滑动;或屋面板因受外力作用,因屋面板立边咬边不紧而滑动。


  2)先将已安装好的屋面板端口卷边,卷边高度约50mm。以防止坡度小的屋面,因雨水倒流入屋面,而造成漏水。即便向本工程大坡度屋面也是必须的,可防止因风吹雨水而灌入屋面板下方。


  3)采用铝合金密封件与泡沫密封条结合的方法,先用与板型相吻合的铝合金密封件与屋面板板肋用防水铆钉连接固定,并在密封件后塞入与板型一致的屋脊泡沫密封条,然后将屋脊盖板与密封件用铆钉在中间固定,这样即使外露的铆钉漏水,雨水也是滴在屋面板上而不是室内,而且密封件及密封条均是工厂预制的定型产品。


  4.2阴角,屋面板与天沟收边


  屋面阴角的处理的好坏会直接影响到屋面防水和屋面安全,否则会有屋面板被大风掀起的可能性。在本工程中,我司采用了安全、可靠、新型的节点处理方式,详见图4。


  1)天沟边部的屋面檩条离天沟的距离以100mm为宜,且不大于150mm,屋面板伸入天沟内的长度约80mm~150mm。如此以便保证屋面板下端口距离固定座的长度控制在250mm以内,以150mm为宜。


  2)屋面板下端口做折边处理,形成水滴口状。


  3)屋面板下方设置泛水板,内置1.5mm的镀锌钢板附件,以起到加工作用。泛水板可起到防水和折挡屋面系统内部各种材料,以防外露。


  4)在屋面板板肋上设置一道挡水板。一般金属屋面坡度多较大,雨水俯冲的速度是非常大的,为了避免快冲下的雨水进入对面的屋面板,设置挡水板可起到使雨水减速的作用。


  4.3薄弱环节的加强处理


  对于穿出物侧面、山墙等薄弱环节,一般的做法是简单地将山墙盖板泛水与屋面板边缘板肋用自攻螺钉连接固定,其钉孔必然贯穿屋面内外,一旦出现密封失效,即会产生漏水。对于薄弱处的做法一定要细致,研究出科学、合理可靠的方案,首先将预制铝合金山墙扣槽用铆钉固定于屋面板板肋,再用山墙扣件扣住扣槽后与固定座固定,这样便将扣槽牢牢固定住,然后将预制丁字形可调扣槽卡在扣槽上,后将山墙泛水用铆钉固定在丁字形可调扣槽上,由于外露的铆钉孔并不穿过屋面板,所以不会有任何漏洞存在。
